泵轴的弯曲度——如何测量?

更新时间:2019-03-01 11:11:01点击次数:244次
一、泵轴的检修: 高压水泵结构精密,动、静部分之间间隙小,转子的转速高,轴的负荷重,因此对轴的要求严格。轴的弯曲度一般不允许超过 0.05mm, 否则应进行直轴工作。解体后若发现泵轴有下列情况之一时,应更换新轴。轴的表面有裂纹;轴的表面有被高速水流冲刷而出现较深的沟痕,尤其是在键槽处,轴弯曲很大,经多次直轴而又弯曲。对于泵轴个别部位有拉毛或磨损肘,可采用热喷涂或涂镀工艺进行修复。 测量轴弯曲时,应在室温状态下...

一、泵轴的检修:

高压水泵结构精密,动、静部分之间间隙小,转子的转速高,轴的负荷重,因此对轴的要求严格。轴的弯曲度一般不允许超过 0.05mm, 否则应进行直轴工作。解体后若发现泵轴有下列情况之一时,应更换新轴。轴的表面有裂纹;轴的表面有被高速水流冲刷而出现较深的沟痕,尤其是在键槽处,轴弯曲很大,经多次直轴而又弯曲。对于泵轴个别部位有拉毛或磨损肘,可采用热喷涂或涂镀工艺进行修复。

测量轴弯曲时,应在室温状态下进行。大部分轴可在平板或平整的水泥地上,将轴颈两端支撑在滚珠架或 V 形铁上进行测量,而重型轴如汽轮机转子轴,一般在本体的轴承上进行。测量前应将轴向窜动限制在0.1mm 以内。

二、怎样测量轴弯曲

测量轴弯曲时,应在室温状态下进行。大部分轴可在平板或平整的水泥地上,将轴颈两端支撑在滚珠架或 V 形铁上进行测量, 而重型轴如汽轮机转子轴,一般在本体的轴承上进行。测量前应将轴向窜动限制在0.1mm 以内。

三、测量轴弯曲的步骤:

1.将轴沿轴向等分成若干测段,测量表面应尽量选择在正圆没有磨损和毛刺的光滑轴段。

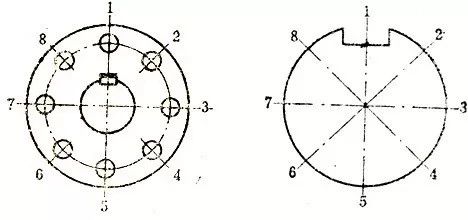

2.将轴的端面分成若干等份( 一般为八等份)。带联轴器的轴,可按联轴器的螺栓孔等分 , 如下图(1) 没有联轴器的轴,以键槽为起点等分,如下图(2);并作上永久性记号。等分点作为测点,以后的一切测量记录都应与这些记号一致。

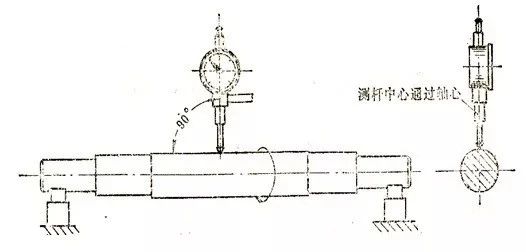

3. 将百分表装在测量位置上(最好在每个测段都装一百分表),测量杆要垂直轴线, 其中心通过轴心,如下图所示,将表的大针调到“5 0 ”处,把小针调到量程中间,然后缓缓将辅转动一圈,表针应回到始点。

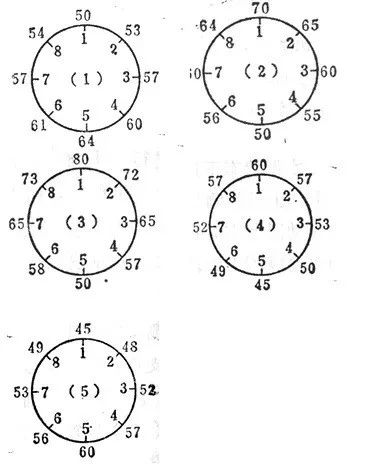

4.将轴按同一方向缓慢地转动,依次测出各点读数,并作好记,下图共有5个测量断面,每个断面测 8 点。测量时各断面应测两次,以便校对,每次转动的角度应一致,读数误差应小于 0.005mm

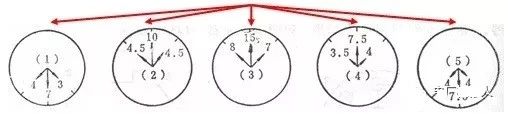

5.根据记录,算出各断面的弯曲值。取同一断面内相对两点的差值的一半,绘制相位图,如下图所示:

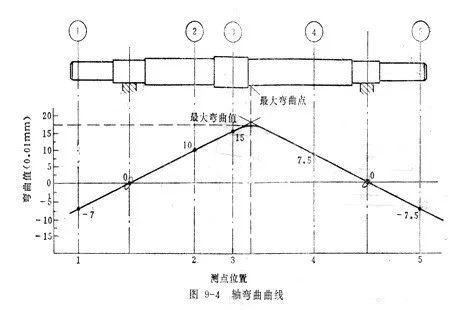

6. 将同一轴向断面的弯曲值,列入直角座标系。纵座标表示弯曲值,横座标表示轴全长和各测量断面间的距离。根据向位图的弯曲值可连成两条直线,两直线的交点为近似最大弯曲点,然后在该点两边多测几点,将测得各点连成平滑曲线与两直线相切,构成一条轴的弯曲曲线,如下图所示:
