YD200B圆度测量仪

更新时间:2018-11-04 17:08:41点击次数:198次

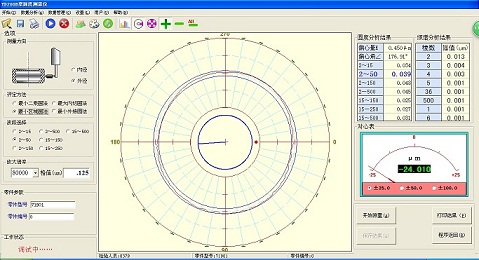

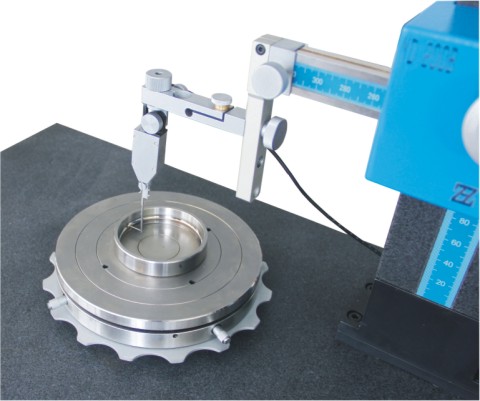

YD200B圆度测量仪是采用计算机测量系统的转台式通用型圆度及波纹度测量仪,工作台旋转采用高精度滑动轴承,传感器采用高精度电感式位移传感器,主要用于测量圆环、圆柱、球体等回转体工件的内外圆的圆度和波纹度,广泛应用于汽车零件、轴承、纺机、油泵油嘴等机械零件制造行业。该仪器全面运用计算机数字化测量技术,由计算机自动完成数据采集、数字滤波、圆度波纹度评定、数据分析,图形和数据结果直接显示在屏幕上,可通过通用打印机打印输出,亦可保存在数据库中存储在磁盘上。


仪器特点:


  • 操作简便,经济适用
  • 结构紧凑,易于维护
  • 计算机数字化测量处理
  • 采用新的圆度波纹度评定标准
  • 多种圆度评定方法
  • 多波段数字滤波

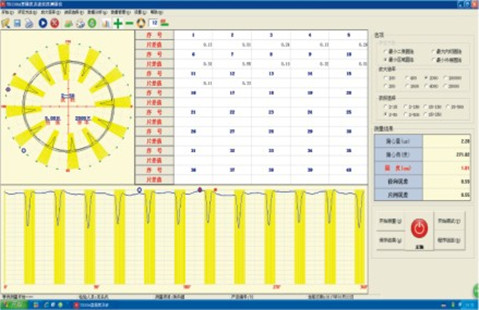

  • 频谱分析、谐波分析
  • 通用打印机图形输出
  • 测量结果数据库归档存储


技术参数:


型号

项目

YD200B

测量项目

圆度、径向跳动、轴向跳动、波纹度、同心度。

主轴旋转精度

±0.03µm

仪器综合精度

[0.07+0.0006H(mm)]µm

主轴转速

5r/min

转台最大载荷

10 kg

转台有效直径

200 mm

工件最小内径

5mm

测量高度

300mm

旋转工作台

调平调心

传感器移动

手动调节

量程范围

±25µm, ±50µm,±100µm

测量分辨率

0.01µm

最大采样分辨率

2048点/周

数字滤波档

2-15、2-50、2-150、2-500、15-150、15-250

放大倍数

400、1000、2000、4000、10000、20000、40000、80000、100000

圆度评定方法

最小二乘圆LSC、最小区域圆MZC、最大内切圆MIC、最小外接圆MCC

其他功能

谐波分析、斜率分析、数据库存档

软件版本

HZYD2.0

主机外形尺寸

长×宽×高:720mm×480mm×1200mm

主机重量

约100kg

电源

AC200V
