YD200G/YD256G/YD300G多功能圆度测量仪

更新时间:2018-11-04 17:03:31点击次数:180次

YD200G/YD256G/YD300G多功能圆度测量仪是以精密气浮主轴为基准,采用计算机测量系统的转台式通用型圆度仪,主要用于圆环、圆柱等回转体工件的的圆度、波纹度、同轴度、同心度、垂直度、平行度等参数的测量,广泛应用于汽车零件、轴承、纺机、油泵油嘴、航空航天等精密机械制造企业和大专院校、科研院所、计量机构等。仪器主要由高精度气浮主轴、精密调平调心工作台、花岗岩台面、电动花岗岩立柱、高精度电感测头、精密旋转编码器、驱动控制电箱、高精度测量电箱、空气过滤干燥系统以及基于windows XP的专用测量分析软件组成。


仪器特点:
·主轴采用超高精度的气浮轴,使仪器具有旋转精度高、稳定性好、承载能力强、非接触、不磨损、长寿命的优点,达到国家一级精度标准。
·工作台面和立柱采用天然花岗岩材料使仪器机械性能更加稳定可靠、不变形、不漂移、造型美观。
·两级内置空气过滤器、一个保护压力继电器和一个油水分离器装置,使压缩空气工作气压稳定、干净、干燥,确保气浮主轴旋转稳定性好,精度高。
·主轴电机采用高精度调速电机,使仪器主轴旋转平稳可靠
·传感器垂直和水平运动采用直线电机驱动,使仪器操作方便,调整精准。
·采用2048线/周的高精度旋转编码器,保证数据采样分辨率。
·仪器的电感信号测量电路为本公司自主研制的高精度LVDT专用线路,测量精度和稳定性处于国内领先水平。

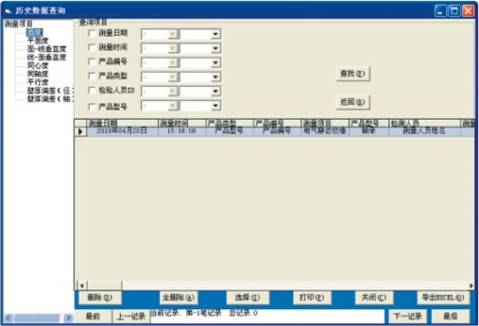

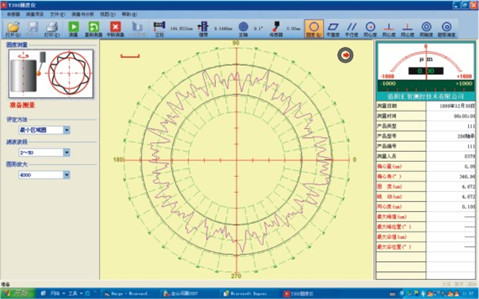

·基于windowsXP操作系统的专用测量分析管理软件具有自动采集、自动修正偏心、仪器校准、数字滤波、符合最新ISO标准的测量参数评定、测量结果数据库存档、打印输出等功能.


技术参数:



型号
项目


YD200G

YD256G

YD300G

测量项目

圆度、波纹度、同心度、同轴度、平行度、平面度、垂直度、偏心、跳动量

主轴精度

±0.025µm

系统精度

[0.05+0.0005H]µm

主轴转速

2-6r/min(可调整)

转台最大载荷

40kg

40kg

60kg

转台有效直径

200mm

256mm

300mm

最小测量内径

3mm

最大测量高度

450mm

主轴中心与立柱距离

260mm

旋转工作台

精密调平调心

传感器移动

操纵杆电动控制

量程范围

±50µm      ±100µm     ±400µm

测量分辨率

0.01µm

最大采样分辨率

8192/

数字滤波档

2-152-502-150

2-50015-15015-250

放大倍数

40010002000

40001000020000

4000080000100000

圆度评定方法

最小二乘圆LSC、最小区域圆MZC

最大内切圆MIC、最小外接圆MCC

其他功能

谐波分析、斜率分析、数据库存档

扩展功能

部分圆弧圆度评定、电机换向器圆度、片间差测量

选配件

精密三爪卡盘、部分圆弧评定软件、电机换向器测量软件

工作气压

0.400.43MPa

气源压力

0.450.80Mpa

主机外形尺寸

××高:800mm×500mm×1450mm

主机重量

200kg
