KZ/DZ系列静压/动压空气轴承

更新时间:2020-03-13 15:54:39点击次数:2116次

      我公司拥有一批空气轴承、精密机械设计与制造领域的资深专家和高级技师,在静压/动压空气轴承(气浮轴承)理论研究、工程设计、生产制造和测试验证技术上具有先进水平,掌握了小孔节流、狭缝节流、多孔材料节流、均压槽布置、表面处理、研磨、承载能力和刚度测试、旋转精度测试等专业技术,形成了静压空气轴承、动压箔片空气轴承、静压气浮导轨及成套气浮装置的研制生产能力。我公司已经为多家军工企业、科研院所、高校、高端设备制造企业提供了多种类型规格的空气轴承和气浮导轨产品,主要客户包括:航天502研究所、航天803研究所、中航303研究所、中科院高能物理所、中科院理化所、中船6354研究所、国防科技大学、天津大学、湖南大学、西安交通大学、秦川思源测量仪器有限公司、华为技术有限公司、亨通光电股份有限公司等。

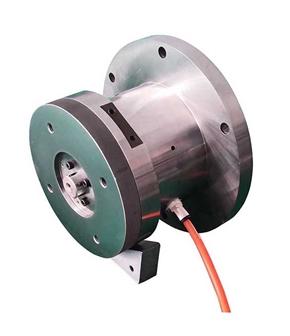

1.KZ系列静压空气轴承

      静压空气轴承是以空气作为润滑介质的特种滑动轴承,当外部压缩空气通过节流器进入轴承间隙,就会形成一定承载和刚度的气膜,依靠气膜的润滑和支承作用将转轴浮起。

技术特点:

l旋转精度高:回转精度可达30nm。

l非接触:气膜支承,轴承不磨损。

l摩擦力矩小:空气粘度极小,摩擦力极小,可忽略不计。

l转速高:最高转速可达20万转/分钟。

l发热小:摩擦力极小,热损耗小。

l长寿命:非接触无磨损,理论寿命无限长。

技术指标

l最高径向回转精度:0.03um

l最高轴向回转精度:0.05um

l最大径向承载:200kg(可按要求定制)

l最大轴向承载:3000kg(可按要求定制)

l供气压力:0.4—0.8MPa

主要应用

l精密测量用空气主轴:用于圆度仪、圆柱度仪、摩擦力矩测量仪超精密测量仪器。

l精密加工用空气主轴:用于超精密高速车削、磨削加工设备。

l气浮转台:应用于航空航天领域的精密装配和测试。



2.DZ系列动压箔片空气轴承

      动压箔片空气轴承是以一层或多层弹性金属箔片为支承的自适应气体滑动轴承。转轴在旋转过程中与弹性箔片之间由于转轴与轴承存在偏心而形成一个楔形间隙,转轴的旋转将气体不断带入楔形间隙,形成气体压力膜,与下层具有弹性的箔片一起支承载荷,随着转速的不断提高,楔形间隙内气膜压力不断增大,当气膜压力足以支承外界负荷时,转轴浮起,摩擦力基本消失。

技术特点

l自适应性工作,无需外部提供压缩空气。

l摩擦力极小,空气支承,近零摩擦。

l无污染,空气润滑,完全无油。

l非接触,无磨损,长寿命。

l超高转速,稳定可靠。

l无振动,低噪音。

l发热小,工作温度范围宽。

l结构简单,制造成本低。

技术指标

l极限转速:200000 rpm

l最大径向承载:150N (可按要求定制)

l最大轴向承载:500N (可按要求定制)

主要应用

l高速离心鼓风机

l微型燃气发电机

l汽车涡轮增压器

l氢燃料电池
